Монтаж водосточной системы

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу - отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.

Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.

Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.

Пластиковая водосточная система

Пластиковая водосточная система Docke

Основные преимущества:

  • легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
  • пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
  • бесшумность,
  • широкая цветовая гамма, нестандартные формы и дизайнерские решения,
  • срок службы до 30 лет,
  • невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.

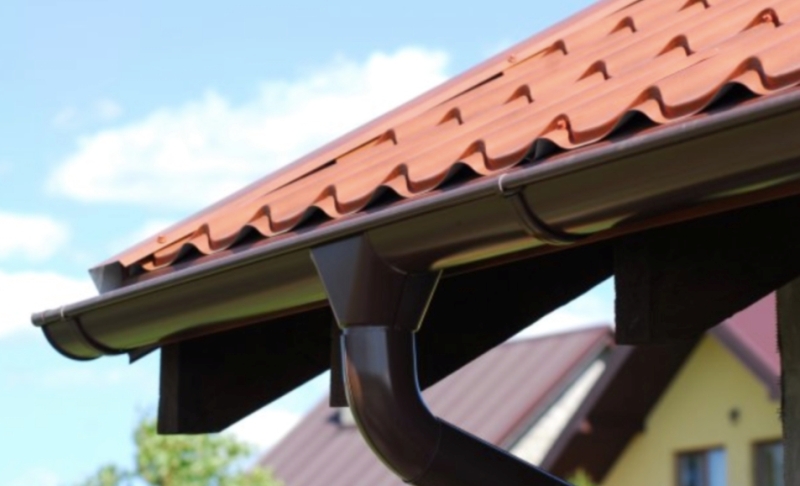

Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.

Металлическая водосточная система

Металлическая водосточная система

Преимущества:

  • прочность,
  • пожаробезопасность,
  • эффективны на многоэтажных и промышленных зданиях,
  • увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
  • наличие герметичных замков упрощает установку,
  • удобные размеры: желоб длинной до 9 м., в то время как длина пластиковой трубы не превышает 3-х м.,
  • длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла —высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.

Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

  1. Выяснить значение самого высокого уровня осадков в районе проживания.
  2. Посчитать площадь наибольшего ската крыши по формуле:

S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S="AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.

Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

  1. Водосточный желоб.

Функция - собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений - система надежнее и проще монтаж.

  1. Угловые элементы желоба.

Функция - изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

  1. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. - достаточно одного водостока, и соответственно одной воронки, более 10м. - два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки - 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

  1. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см. Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

  1. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб —4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник. В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.

Пошаговая инструкция по монтажу водосточной системы из ПВХ

  1. Установить воронки желоба.
  2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

    Монтаж пластиковой водосточной системы

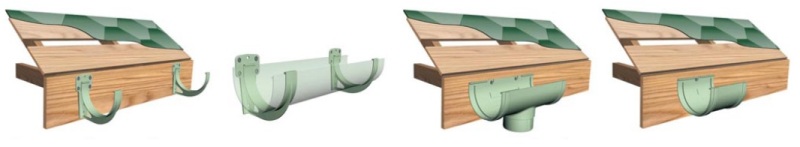

    Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

    Монтаж элементов пластиковой водосточной системы

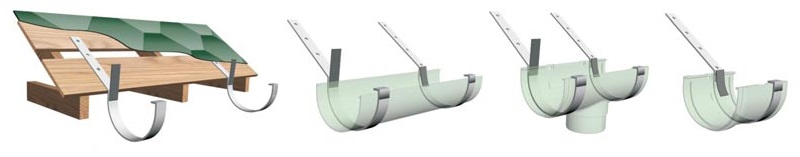

    Крепление элементов водостока без лобовойдоски: кронштейн желоба, воронка, соединитель желоба

    Монтаж элементов водостоной системы без лобовой доски

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

  • Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
  • Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.
  1. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
  2. Отрезать желоб ножовкой.
  3. Присоединить воронку к желобу —уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
  4. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
  5. Закрепить хомуты, просверлив под крепеж отверстия.
  6. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
  7. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
  8. Поставить защитные сетки листоуловители.

Монтаж металлической водосточной системы — пошаговое руководство

  1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
  2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
  3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
  4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
  5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.

Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.

Обогрев водосточной системы

Основные ошибки монтажа водосточной системы

  • Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
  • Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
  • Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
  • Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
  • Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
  • Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.

Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.
